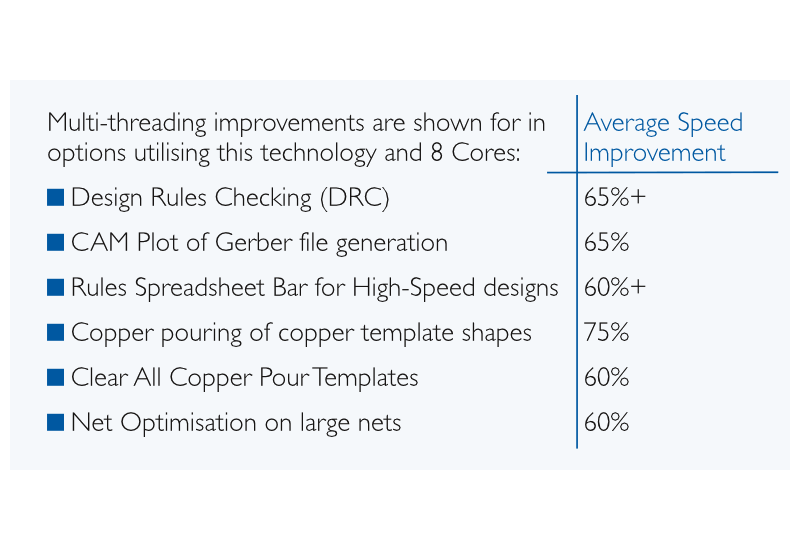

Multi-Threading

Die Multi-Threading-Fähigkeit in Pulsonix wurde erweitert, indem viele kritische Funktionen neu geschrieben wurden, um die Parallelverarbeitungstechnologie zu nutzen. Bei prozessorintensiven Funktionen wie Design Rules Checking (DRC), Copper Pouring und Net Optimization hat der Einsatz von Multi-Threading zu erheblichen Geschwindigkeitssteigerungen geführt, typischerweise um 65 % bei großen Designs

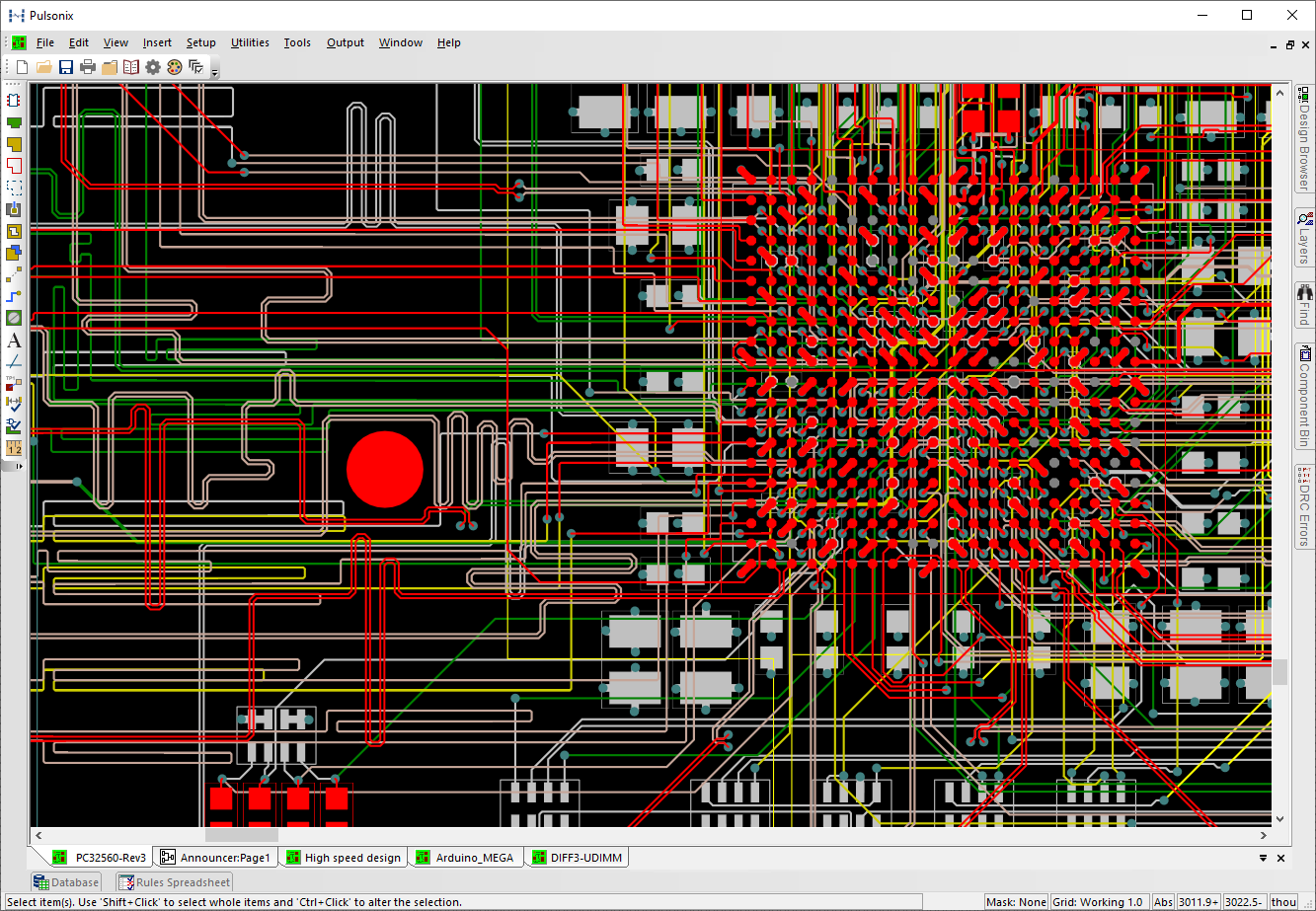

Schnellere Grafik

An Pulsonix wurden erhebliche Geschwindigkeitsverbesserungen vorgenommen, indem die zugrunde liegende Grafik-Engine vollständig neu geschrieben wurde, um die standardmäßige DirectX-Grafik zu verwenden.  Geschwindigkeitssteigerungen von bis zu 80 % bei großen Designs wurden bereits bei Kunden beobachtet!

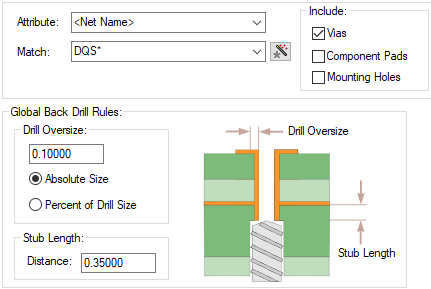

Back Drilling

Back Drilling wurde durch einen einfach zu erstellenden Regelsatz hinzugefügt, der für Netze definiert ist, die das Entfernen unerwünschter Durchkontaktierungen oder Bauteilstiftstummel an Durchgangslöchern erfordern. Durch das Entfernen von Stubs können Probleme mit der Signalintegrität und Signalverzerrungen erheblich verringert werden. Mit den definierten Regelsätzen können Back Drilled Vias im Design schnell identifiziert und lokalisiert werden..

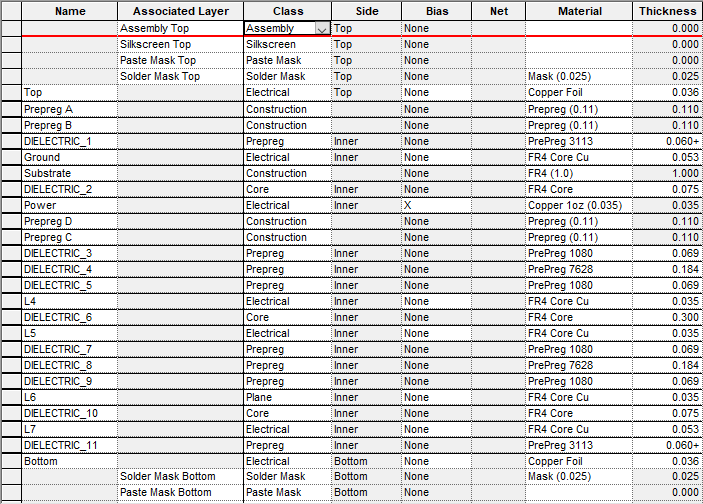

Import IPC-2581 Layer Stackup

Dateien, die für komplexe Schichtaufbauten aus externen Quellen erstellt wurden, in denen der Schichtstapel berechnet wurde, können im IPC-2581- oder CSV-Format importiert werden. Dadurch kann ein vollständiger Schichtstapel mit Impedanzüberlegungen extern generiert und einfach in Pulsonix importiert werden. Darüber hinaus ermöglicht die neue Funktion Reflect Layer Stack, die Hälfte des Stapels zu definieren und dann automatisch als Spiegelbild zu vervollständigen.

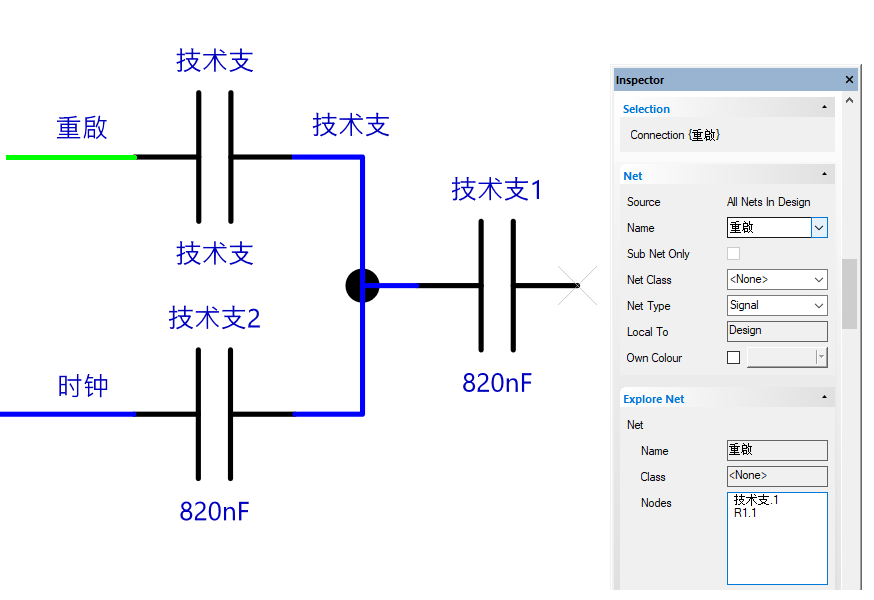

Extended Character Sets

Pulsonix 11 ermöglicht die vollständige Unterstützung erweiterter und internationaler Zeichensätze unter Verwendung des Unicode-Standards. Alle Aspekte Ihres Designs können in lokalen Sprachen wie Chinesisch, Koreanisch und Japanisch, um nur einige zu nennen, detailliert werden. Neben Details können unterstützende Hilfsmechanismen wie Netz- und Stücklisten in Landessprachen exportiert werden. Ebenfalls unterstützt werden technische und elektronische Zeichen wie Ω, ≠, ≥, ≤, ±, ©, Ø, um weitere Designdetails hinzuzufügen.

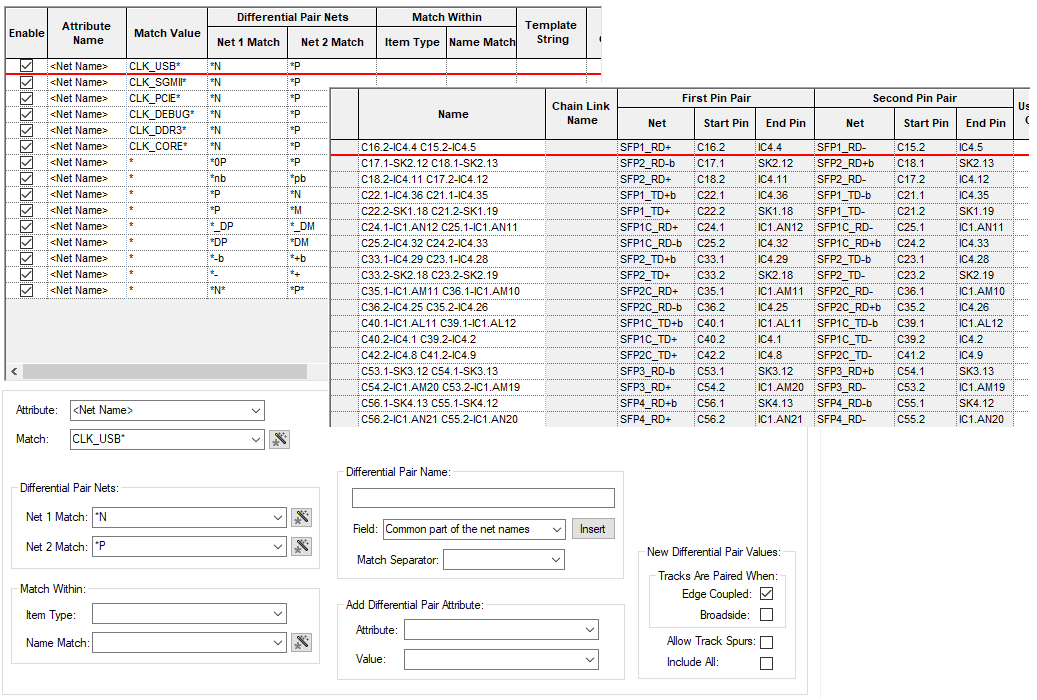

Differential Pair Rules

Erstellen Sie mithilfe der neuen Regeldefinitionen innerhalb der Technologie differenzielle Paarregeln. Flexible Regeln lassen sich einfach mit Netzattributen und Platzhaltern definieren, die je nach Präferenz einzigartig oder allgemein sein können. Wenn kritische Differenzpaar-Via-Muster bereits verfügbar sind, wie z. B. Bodenrückführungen oder positionsoptimierte, können Sie dieses Muster jetzt kopieren und für andere Paare im Design wiederverwenden.
