Pulsonix TRM-Schnittstelle

Mit der zunehmenden Größe von Leiterplatten und Bauteilen erhitzen Bauteile und elektrische Ströme Ihre Leiterplatte. Thermische Probleme stellen eine erhebliche Gefahr für die Integrität Ihres Produkts dar.

TRM ist ein Feldsimulationssoftware-Tool, das die erwartete Temperatur einer Leiterplatte detailliert berechnet. Dabei werden Ströme und/oder die Bauteilerwärmung und deren Abkühlung auf Umgebungstemperatur berücksichtigt. Es führt thermische und elektrische Analysen (PDN) mit einem benutzerfreundlichen, flexiblen und leistungsstarken Toolset aus und zeigt diese an.

Nachfolgend finden Sie einen kurzen Überblick über die Highlights der TRM-Schnittstelle. Weitere Informationen finden Sie im Pulsonix TRM-Datenblatt.

Platinen-, Bauteil- und Stromanalyse

Die 3D-Differentialversionen der Potenzial- und Wärmegleichungen werden gelöst. Ströme sind Gleichströme, die über Stecker oder Pads ein- und ausgespeist werden. Elektrizität und Bauteilwärme diffundieren im Panel und werden über einen pauschalen Wärmeübergangskoeffizienten an die Umgebungsluft abgegeben. Dieser Koeffizient enthält auch den Strahlungsanteil.

Pulsonix TRM-Schnittstelle

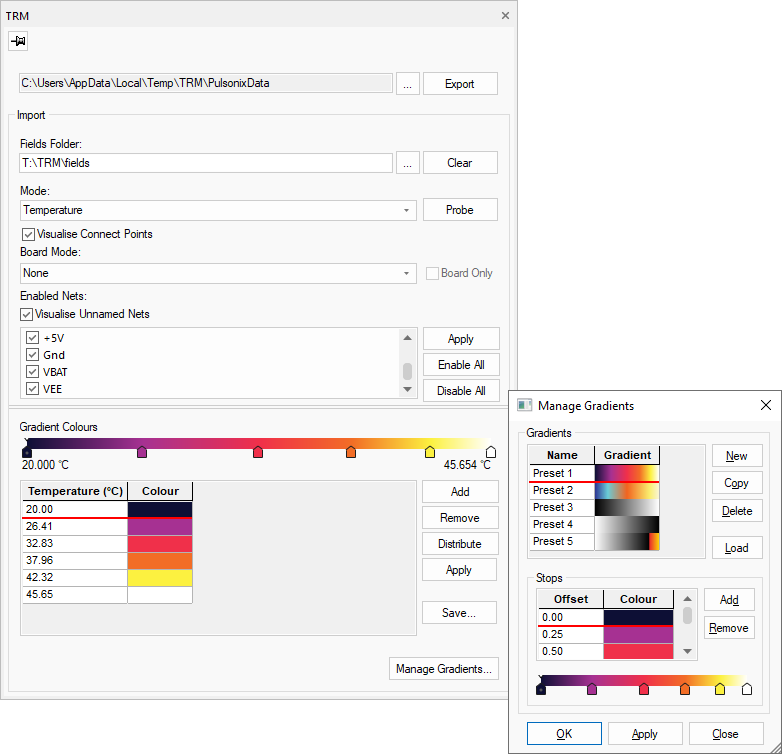

Pulsonix nutzt eine integrierte Schnittstelle, um alle erforderlichen Designinformationen wie Lagenstrukturen inklusive Lagenmaterialien, Leiterbahnen, Kupferflächen, Bauteil- und Netzdaten zu erfassen und diese für die Simulation an TRM weiterzuleiten. Keine komplizierte Datenerfassung oder Skripte erforderlich – die Pulsonix TRM-Schnittstelle übernimmt dies.

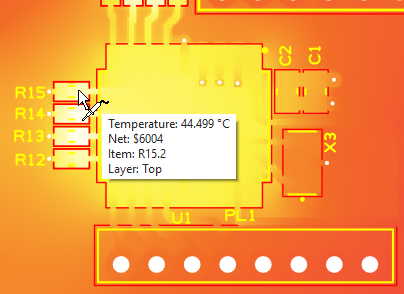

Thermosonde

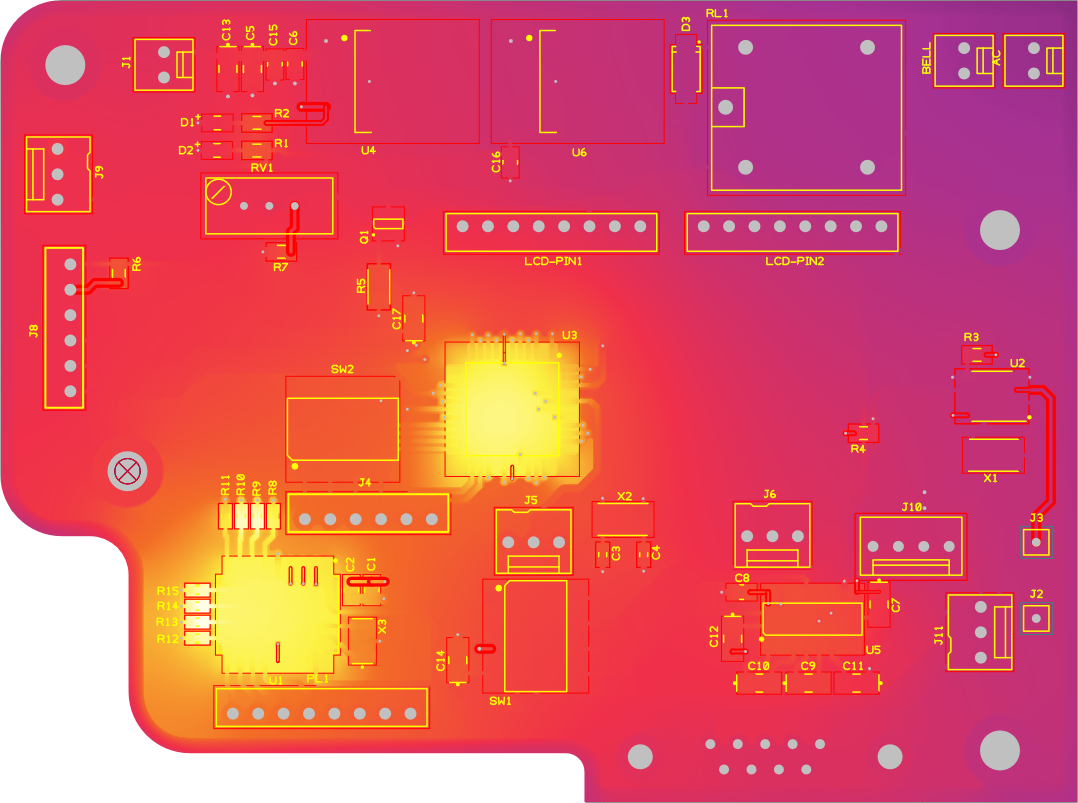

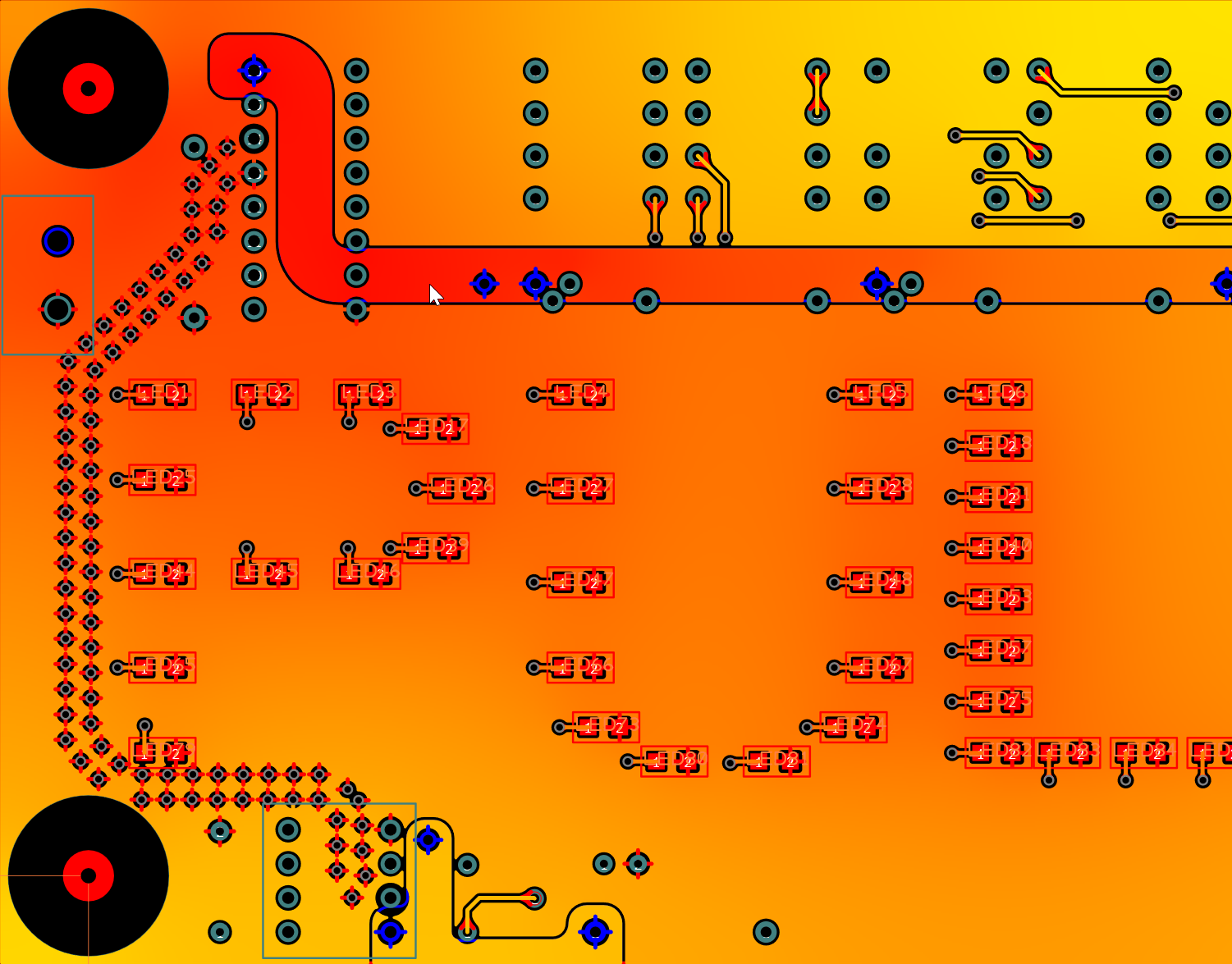

TRM generiert automatisch Farbbilder aller Variablen in allen Schichten und erstellt eine Berichtsdatei. Die oberen und unteren Temperaturbilder sind die berechneten Infrarot-Thermogramme. Die Ergebnisdateien können über die TRM-Schnittstelle in Pulsonix eingelesen und über Ihr Design gelegt werden.
