PulsonixSim Spice Simulator

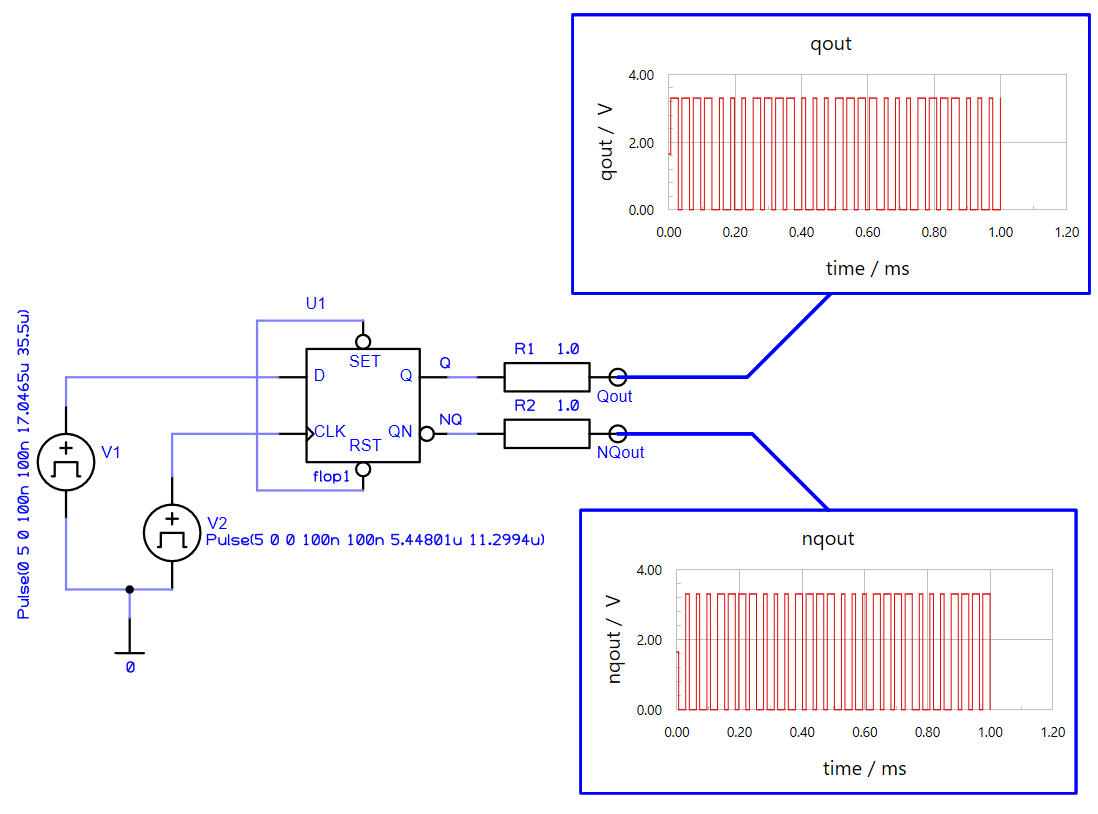

Pulsonix V14 bietet die neue Simulatoroption PulsonixSim Spice. Basierend auf der branchenüblichen ngspice Spice Engine bietet es eine nahtlose Integration mit dem Pulsonix Schaltplaneditor. Definieren Sie Analysemodi, fügen Sie Stimuli und Sonden hinzu, fügen Sie Spice-Modelle zu Ihren Bibliotheksteilen hinzu und simulieren Sie anschließend die Schaltung – alles in der Pulsonix-Umgebung.

3D Flexi Biegebereich – "Lift-off" Zustand

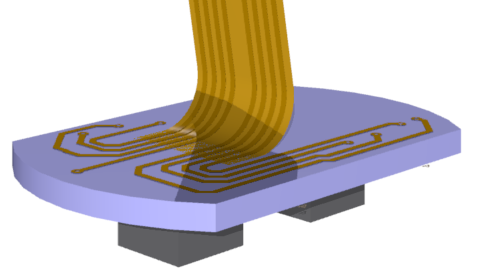

Auf Flexi-Biegebereiche kann ein „Lift-off“-Zustand angewendet werden. Das bedeutet, dass der Flexi-Bereich der Platine innerhalb einer bestehenden Begrenzung beginnen kann und nicht über die Kante der Platine hinausgeht. Die Biegung erfolgt vom Rand des Biegebereichs aus mithilfe des Radiusparameters.

Interaktive 3D-Clipping-Ebene

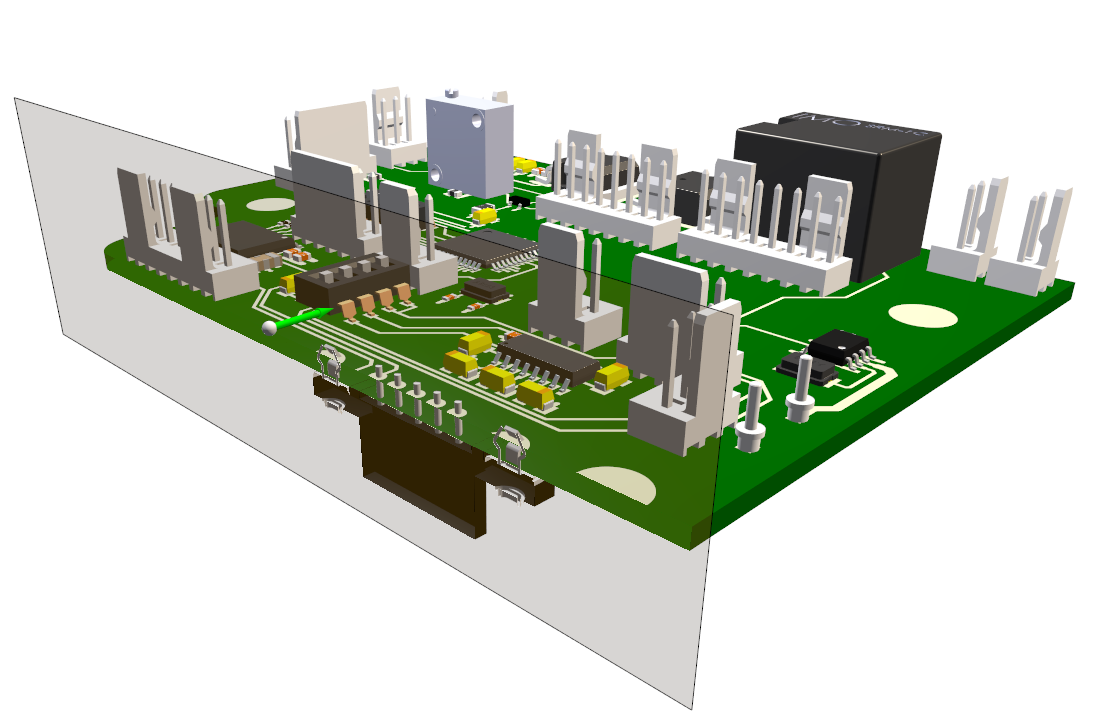

Der 3D-Viewer wurde um eine Clipping-Ebenen-Option erweitert. Mit dieser Visualisierungsoption können Bereiche des Designs selektiv deaktiviert werden, sodass Sie sich auf die relevanten Bereiche konzentrieren können. Ebenen in der X-, Y- und Z-Achse können unabhängig voneinander angezeigt werden, ebenso wie die Umkehrung der normalen Clipping-Ansicht.

Kreisförmiger Füllschraffurstil

Zusätzlich zur herkömmlichen Linienschraffur wurde eine kreisförmige Schraffur hinzugefügt.

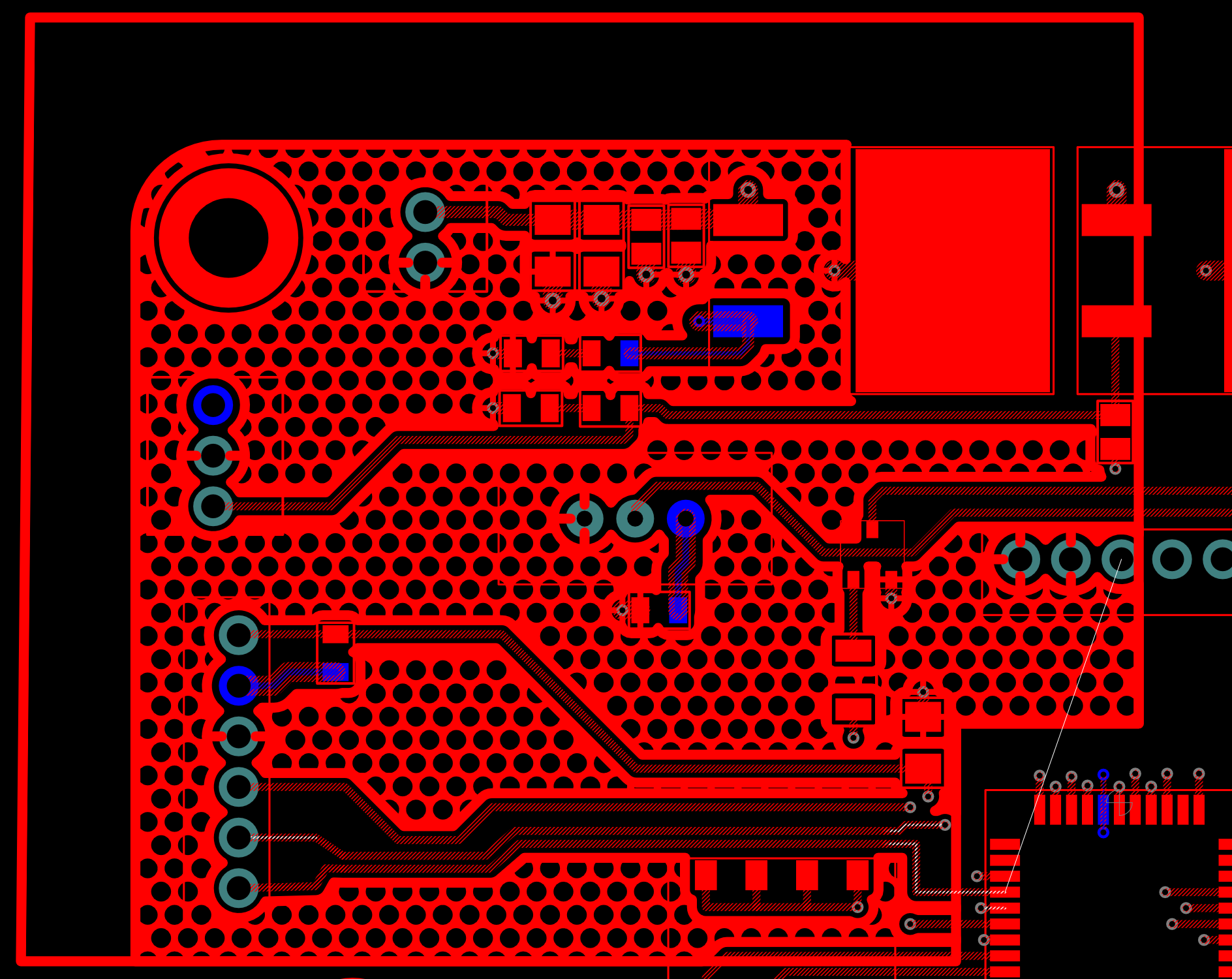

Durch die Schraffur mit runden Formen werden problematische Ecken beim Ätzen deutlich reduziert, sodass der Unterschied keinen Einfluss auf die Impedanz der an das schraffierte Kupfer angrenzenden Leiterbahnen hat.

Interaktive HTML-Stücklistenoption

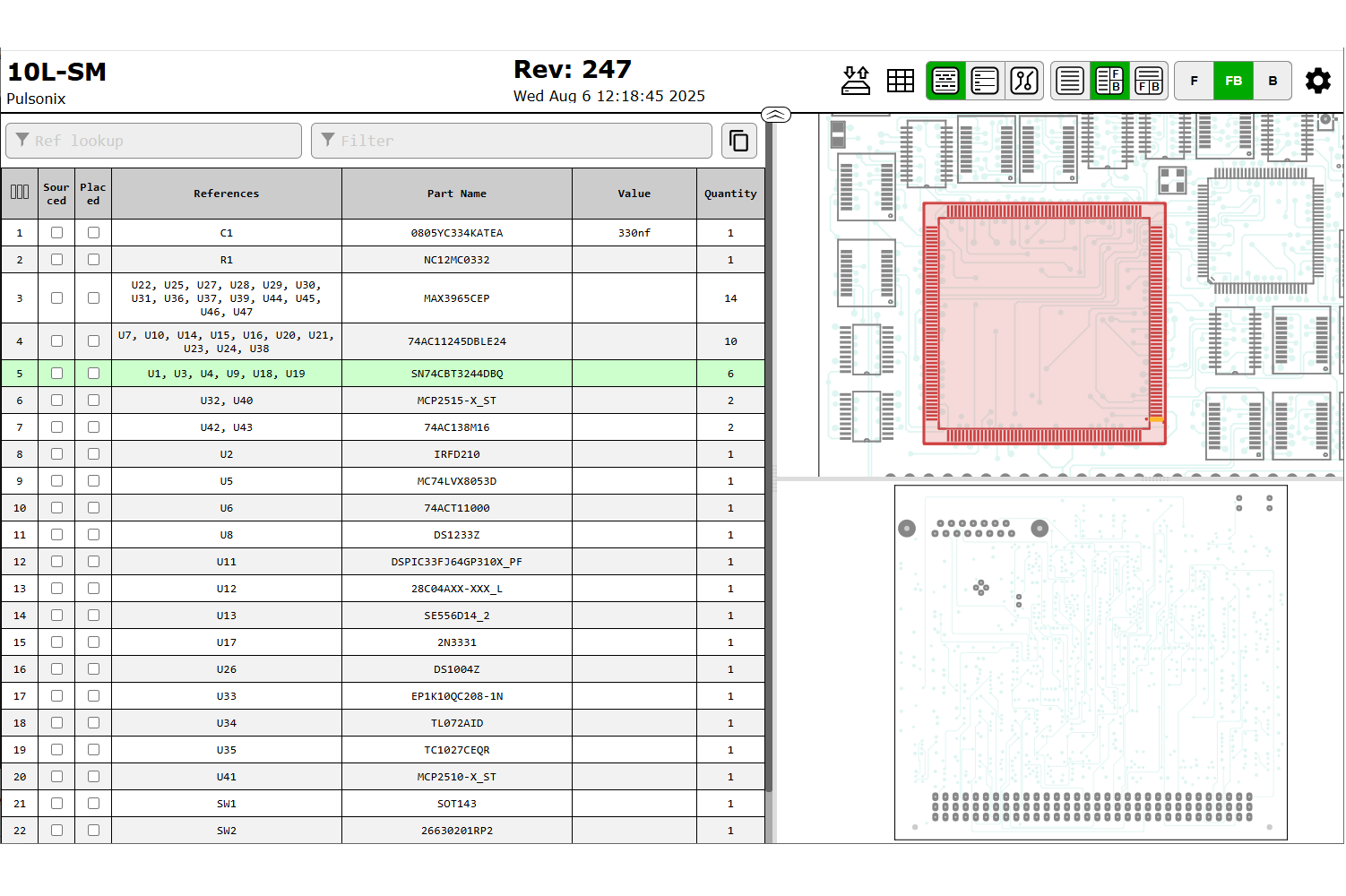

Die Option „Interaktive HTML-Stückliste“ ist verfügbar. Diese Plugin-Option exportiert Pulsonix-Designinformationen in ein HTML-Format, das ein interaktives Design und eine Stückliste erstellt, die in einem Webbrowser angezeigt und durchsucht werden können.

Grafischer Design & Symbol Vergleich

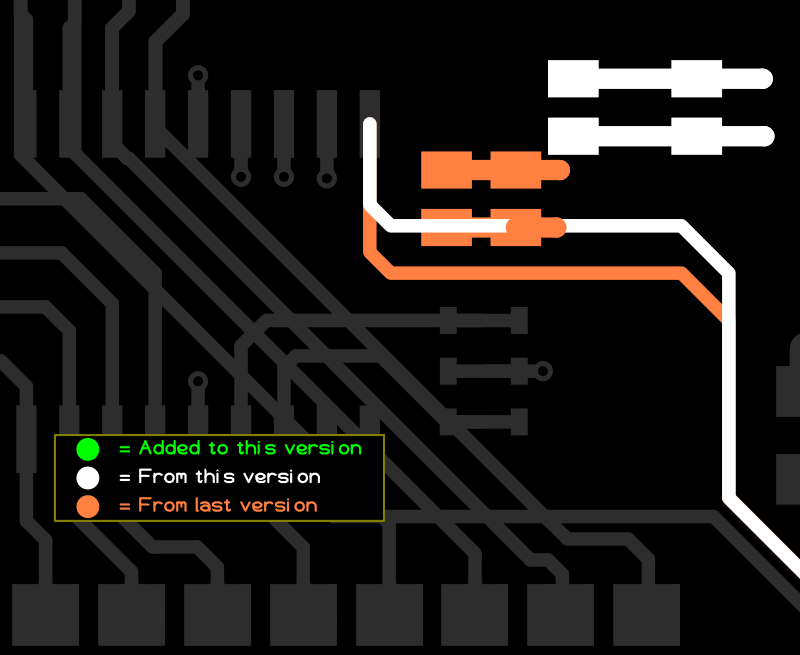

Die Option „Symbol/Footprint-Vergleich“ vergleicht zwei Symbole und zeigt Ihnen die Unterschiede im Dialog oder „überlagert“ in einem neuen interaktiven Vergleichsmodus. Ein neuer interaktiver Modus ist über den Design Revision Analyser zugänglich und zeigt Designunterschiede in einer überlagerten Grafik mit Abdunkelung und Schwachlicht an.
