Neue GrafikEngine und MultithreadingTechnologie

machen die Arbeit mit der Software noch schneller

und effizienter.

Was ist neu in Pulsonix

Version 11.0

Datenblatt Version 11

Version 11.0 im Überblick

Multi-Threading

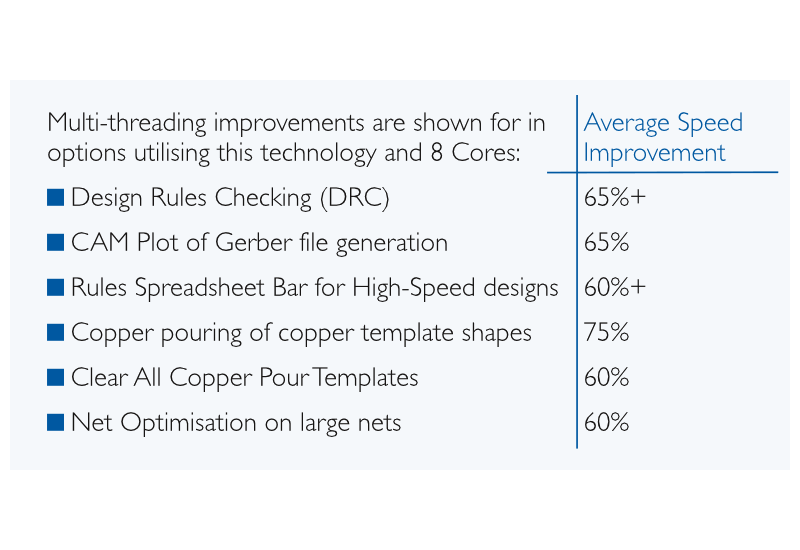

Die Multi-Threading-Fähigkeit in Pulsonix wurde erweitert, indem viele kritische Funktionen neu geschrieben wurden, um die Parallelverarbeitungstechnologie zu nutzen. Bei prozessorintensiven Funktionen wie Design Rules Checking (DRC), Copper Pouring und Net Optimization hat der Einsatz von Multi-Threading zu erheblichen Geschwindigkeitssteigerungen geführt, typischerweise um 65 % bei großen Designs

V11MTSpeedChart

Schnellere Grafik

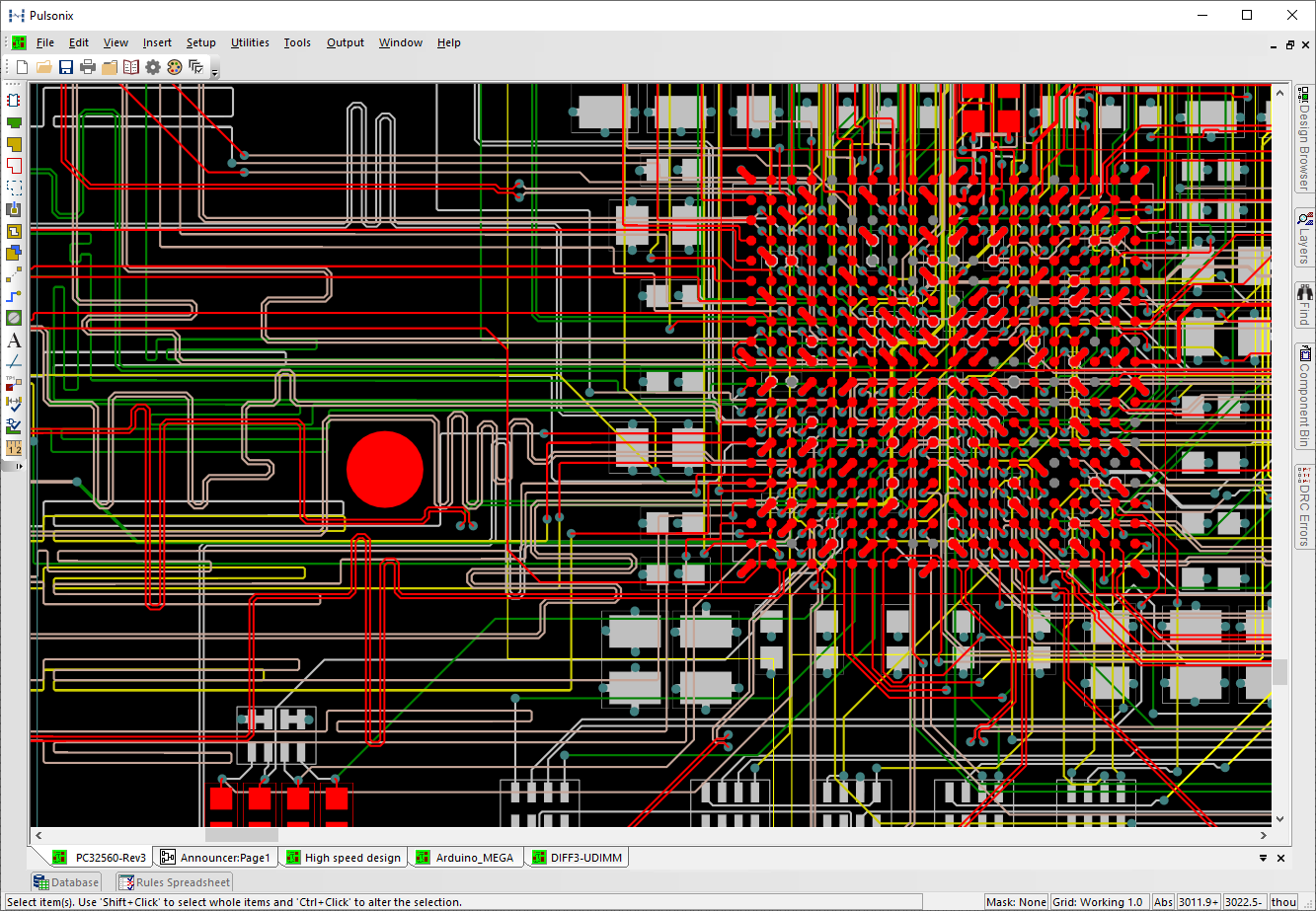

An Pulsonix wurden erhebliche Geschwindigkeitsverbesserungen vorgenommen, indem die zugrunde liegende Grafik-Engine vollständig neu geschrieben wurde, um die standardmäßige DirectX-Grafik zu verwenden.  Geschwindigkeitssteigerungen von bis zu 80 % bei großen Designs wurden bereits bei Kunden beobachtet!

V11Graphics

Back Drilling

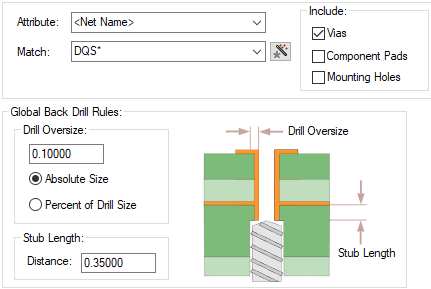

Back Drilling wurde durch einen einfach zu erstellenden Regelsatz hinzugefügt, der für Netze definiert ist, die das Entfernen unerwünschter Durchkontaktierungen oder Bauteilstiftstummel an Durchgangslöchern erfordern. Durch das Entfernen von Stubs können Probleme mit der Signalintegrität und Signalverzerrungen erheblich verringert werden. Mit den definierten Regelsätzen können Back Drilled Vias im Design schnell identifiziert und lokalisiert werden..

V11BackDrillRule

Import IPC-2581 Layer Stackup

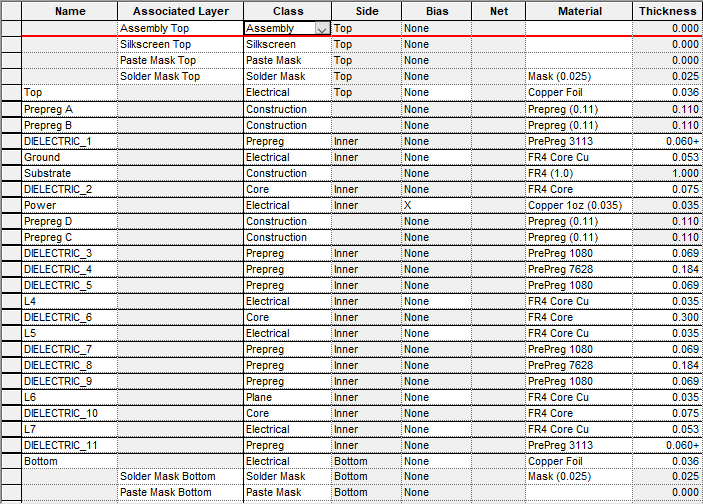

Dateien, die für komplexe Schichtaufbauten aus externen Quellen erstellt wurden, in denen der Schichtstapel berechnet wurde, können im IPC-2581- oder CSV-Format importiert werden. Dadurch kann ein vollständiger Schichtstapel mit Impedanzüberlegungen extern generiert und einfach in Pulsonix importiert werden. Darüber hinaus ermöglicht die neue Funktion Reflect Layer Stack, die Hälfte des Stapels zu definieren und dann automatisch als Spiegelbild zu vervollständigen.

V11LayersImportIpc2581

Extended Character Sets

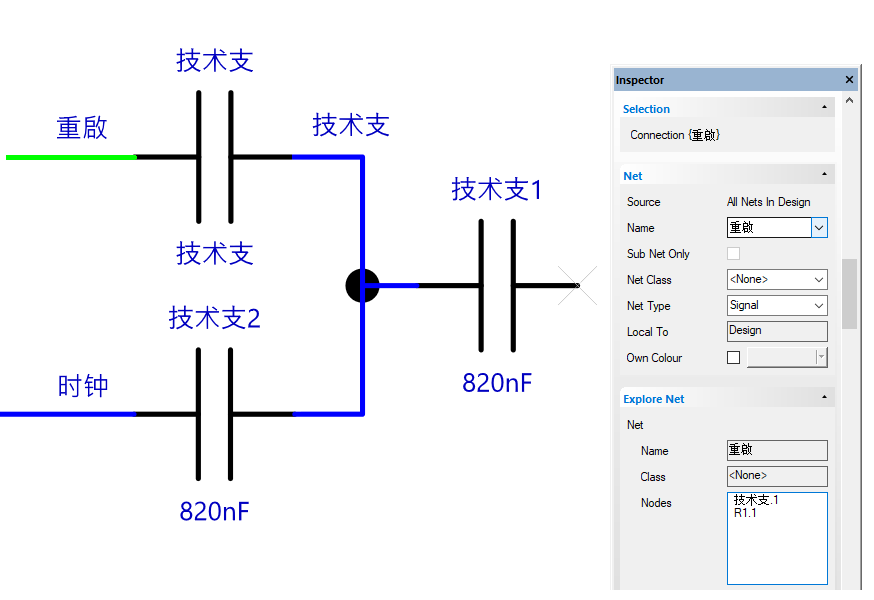

Pulsonix 11 ermöglicht die vollständige Unterstützung erweiterter und internationaler Zeichensätze unter Verwendung des Unicode-Standards. Alle Aspekte Ihres Designs können in lokalen Sprachen wie Chinesisch, Koreanisch und Japanisch, um nur einige zu nennen, detailliert werden. Neben Details können unterstützende Hilfsmechanismen wie Netz- und Stücklisten in Landessprachen exportiert werden. Ebenfalls unterstützt werden technische und elektronische Zeichen wie Ω, ≠, ≥, ≤, ±, ©, Ø, um weitere Designdetails hinzuzufügen.

V11UnicodeSCM

Differential Pair Rules

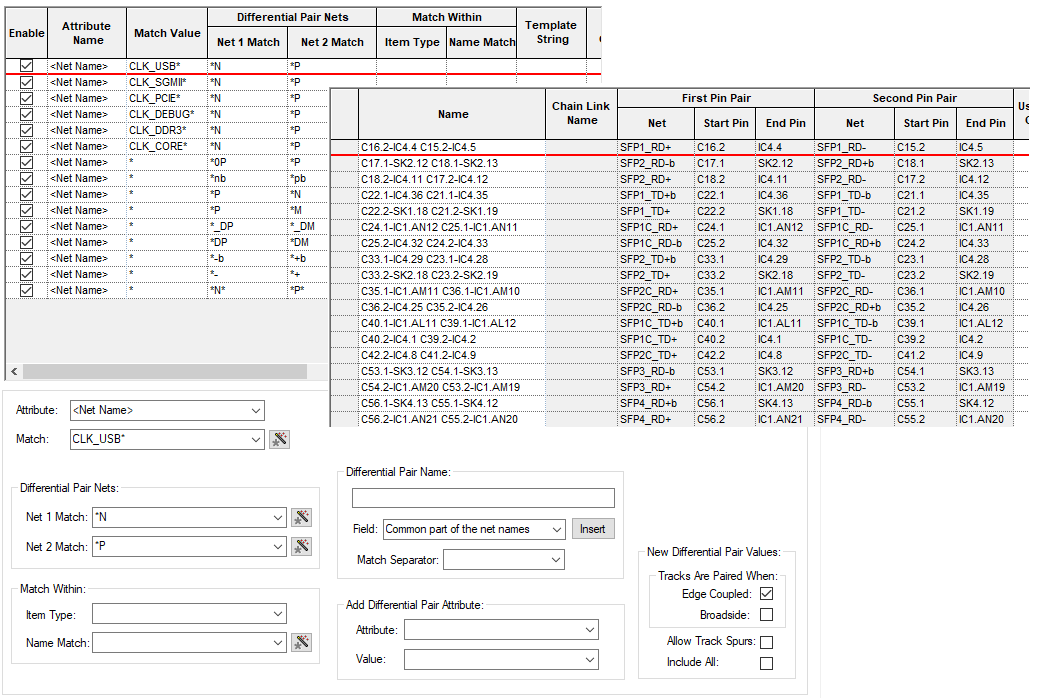

Erstellen Sie mithilfe der neuen Regeldefinitionen innerhalb der Technologie differenzielle Paarregeln. Flexible Regeln lassen sich einfach mit Netzattributen und Platzhaltern definieren, die je nach Präferenz einzigartig oder allgemein sein können. Wenn kritische Differenzpaar-Via-Muster bereits verfügbar sind, wie z. B. Bodenrückführungen oder positionsoptimierte, können Sie dieses Muster jetzt kopieren und für andere Paare im Design wiederverwenden.

V11diffpair_nets2
